Kabel - aber welche?



Für eine sichere Verbindung ist die Frage nach dem Kabel ist nicht ganz unwichtig - sei es die Farbe, die Länge oder der Querschnitt.

Aufgrund vieler Hinweise aus einschlägigen Foren und Hinweisen von Kollegen habe ich mich für folgende Kabel entschieden:

Blockeinspeisung

Stromart Spannung Verwendung Anschluss ø mm2 Links (*1) Rechts (*2)
Digital 18VAC Ringleitung Masse Booster 1 1.35 2.12 schwarz
Rückmeldung weiss
Digital 18VAC Ringleitung Masse Booster 2 1.35 2.12 schwarz
Rückmeldung rosa
Digital 18VAC Ringleitung Masse Booster 3 1.35 2.12 schwarz
Rückmeldung grün
Digital 18VAC Ringleitung Masse Booster 4 1.35 2.12 schwarz
Rückmeldung noch offen
Digital 18VAC Ringleitung Masse Booster 5 1.35 2.12 schwarz
Rückmeldung noch offen

(*1) = in Fahrtrichtung Süden linker Schienenstrang (Anschluss der Rückmeldekontakte)
(*2) = in Fahrtrichtung Süden rechter Schienenstrang

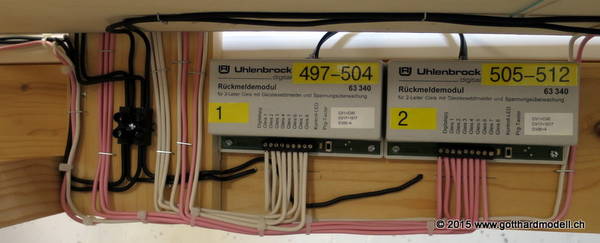

und so sieht es dann an der Anlage aus

Decoder und Magnetartikel

Stromart Spannung Verwendung Anschluss ø mm2 Plus (+) Masse (-)
Digital 18VAC Einspeisung Decoder Zentrale 1 1.35 2.12 rot schwarz
Digital 18VAC Einspeisung Decoder Zentrale 2 1.35 2.12 blau schwarz
Analog AC 16VAC Speisung Decoder Trafo 1 1.35 2.12 braun gelb-grün
Analog AC 16VAC Speisung Decoder Trafo 2 1.35 2.12 violett gelb-grün

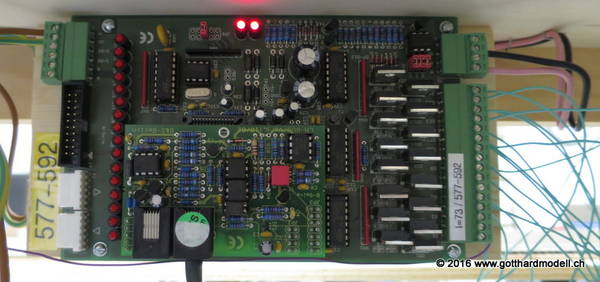

oben links die Anschlüsse von "Trafo 1" und oben rechts diejenigen von "Booster 1"

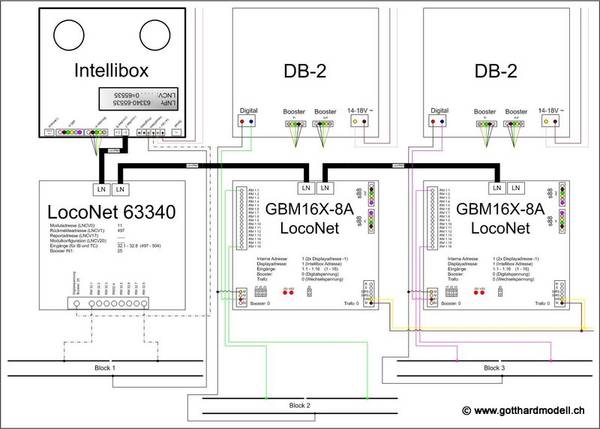

Verdrahtungsbeispiel

Anhand dieser Musterverdrahtung siehst Du die Verwendung  der verschiedenen Kabelfarben und gleichzeitig auch die Einsatzmöglichkeiten der Visio-Shapes, welche die Verdrahtung und Konfiguration der verschiedenen Digitalbausteine dokumentiert.

Musterverdrahtung
Musterverdrahtung
