Der Einbau des Lokpiloten ist schnell erledigt - ich habe die Pin's um ca. 2mm gekürzt, damit der Widerstand auf der Unterseite des Decoders auch bei aufgesetztem Gehäuse nicht an der Schwungmasse streifen kann.

Zum Abnehmen des Gehäuses dieser Maschine müssen "nur" die Puffer abgezogen werden, dann lässt sich das Gehäuse nach oben entfernen. Bei der Cargo Ausführung muss auf die Rangiertritte geachtet werden!

Details zum Decodereinbau

Decodertyp	ESU Lokpilot V4 micro DCC 54685
Grösse	10.5x8.1x2.8mm
Protokoll	DCC
Schnittstelle	NEM651
Fräsarbeiten	keine

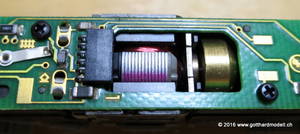

Decoderschnittstelle und Motor

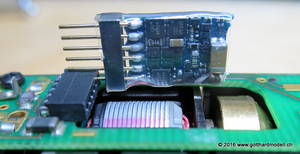

Die Decoderpin's sind ca. 2mm zu lang, der Widerstand rechts drückt genau auf die Schwungmasse

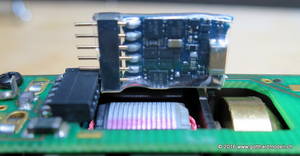

Die Pin's sind gekürzt

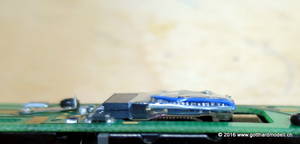

Und so sieht es aus, wenn der Decoder eingebaut ist
